Тарельчатый Гранулятор

EMCC предлагает надежное оборудование, отвечающее высоким стандартам в области проектирования и выбора материалов, чтобы обеспечить непрерывность вашего производственного процесса.

Тарельчатый Гранулятор

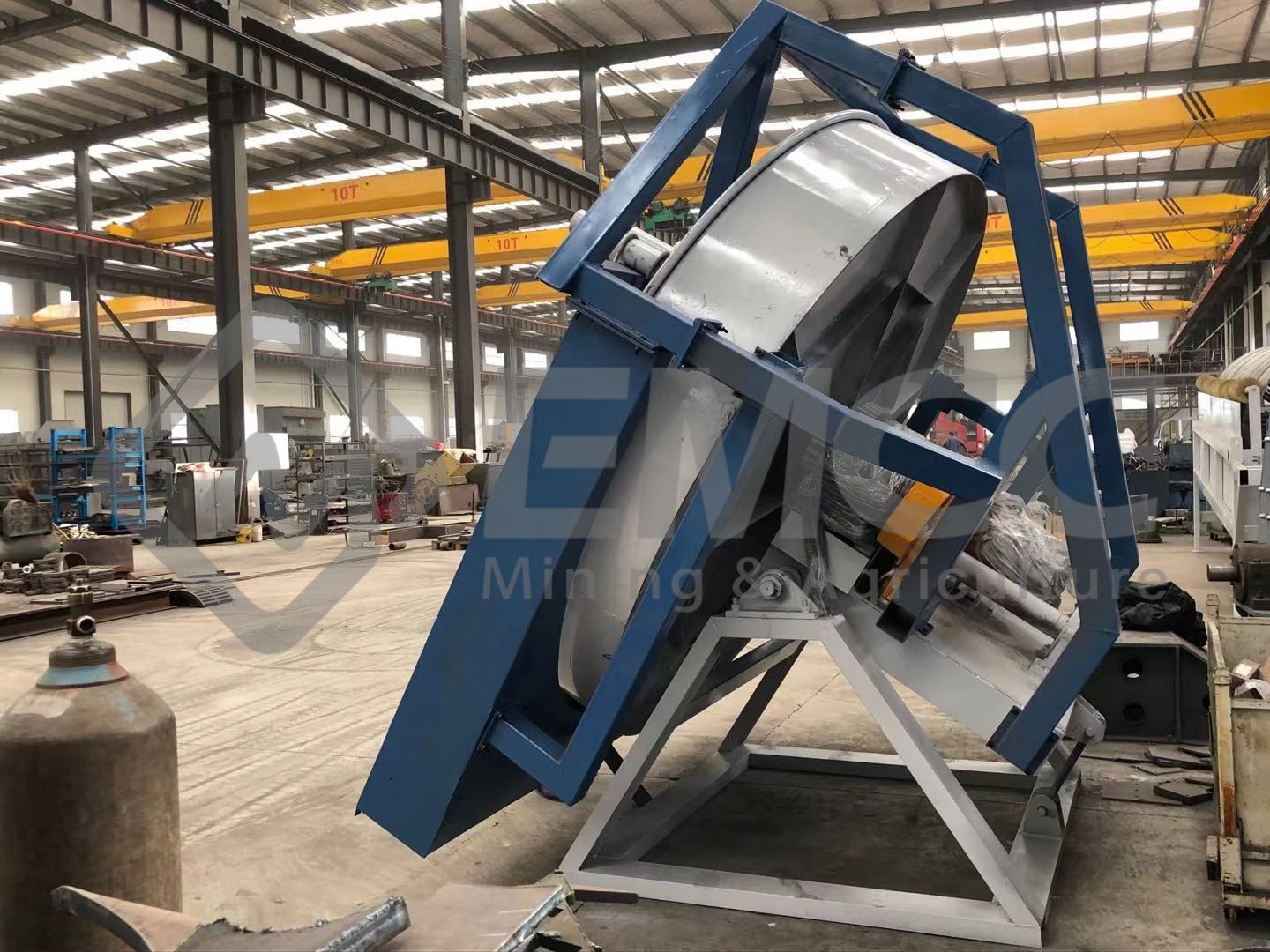

Тарельчатый гранулятор EMCC — ключевое оборудование для производства однородных круглых гранул из порошкообразных материалов.

Он состоит из наклонного гранулирующего диска, приводного устройства, механизма регулировки наклона диска, рамы, загрузочного распылителя, скребка и других компонентов.

ПРИНЦИП РАБОТЫ

В процессе вращения небольшая группа частиц, образованная жидкой фазой и порошком, добавляемым на диск с переднего конвейера, скатывается к нижней сторона диска и непрерывно прилипает к порошку, увеличивая размер частиц под действием силы тяжести и центробежной силы, создаваемой наклонным диском в процессе вращения. В то же время, из-за трения между материалом и диском, частицы катятся вверх вместе с диском и высыпаются за его край, когда достигают нужного размера гранул.

Основными факторами, влияющими на работу тарельчатого гранулятора, являются диаметр диска, наклон диска, высота кромки диска, скорость вращения, положение подачи, положение скребка и так далее.

ХАРАКТЕРИСТИКИ

Диаметр диска: 0,5-4,5 М

Производительность: 15-500 тонн в час

Однородность готовых гранул и хорошая способность к автоматической классификации.

Высокая эффективность гранулирования и низкий коэффициент возврата.

Наглядное и простое управление, простота в управлении, гибкая формула.

Угол наклона диска можно легко регулировать.

Для производства оборудования используются различные материалы, включая нержавеющую сталь.

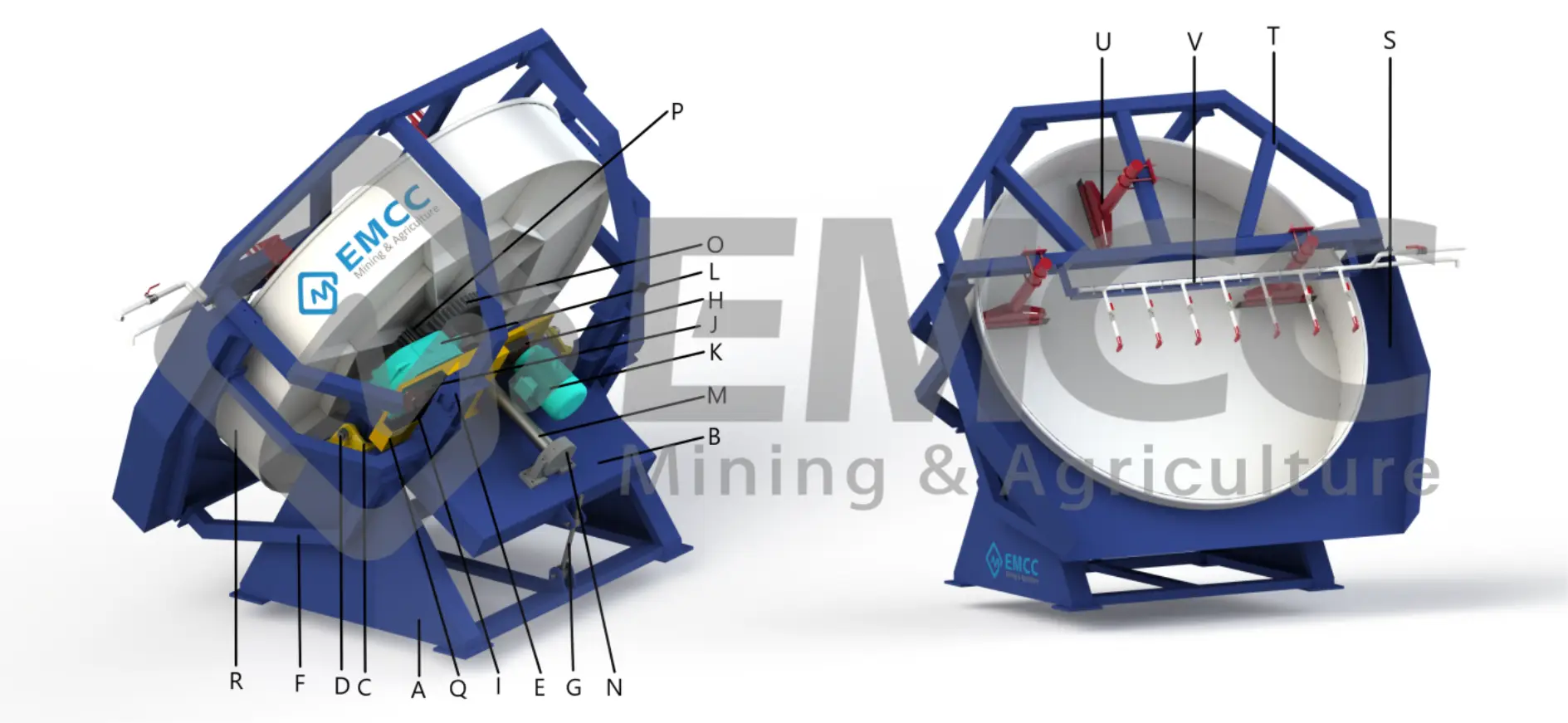

Компоненты Дисковый гранулятор

A – монтажная колодка
B – монтажная платформа
C – поддержка платформы
D – ось вращения
E – опорная стойка

F – поддерживающий рычаг
G – регулировочный механизм
H – моторный шкив
I – шкив редуктора
J – приводной ремень
K – электродвигатель

L – редуктор
M – вал трансмиссии
N – монтаж гнезда подшипника
O – большая шестерня
P – малая шестерня
Q – защитный кожух

R – корпус диска
S – приемный бункер
T – лезвие скребка
U – общая сборка лезвия скребка
V – монтаж распыления

ОБЛАСТИ ПРИМЕНЕНИЯ И МАТЕРИАЛЫ

Тарельчатые грануляты EMCC могут агломерировать все, начиная от мелкодисперсного сухого сырья и заканчивая влажными материалами, похожими на осадок. Некоторые из наиболее распространенных применений, для которых строятся установки гранулирования, включают:

Химические порошки

Известняк/гипс

Удобрения

Угольная мелочь

Пыль от печей для обжига цемента/извести

Летучая зола

Осадок на фильтрах/центрифугах

Минералы и руды

Вибрирующие шламы

Хвостохранилища

EAF-пыль

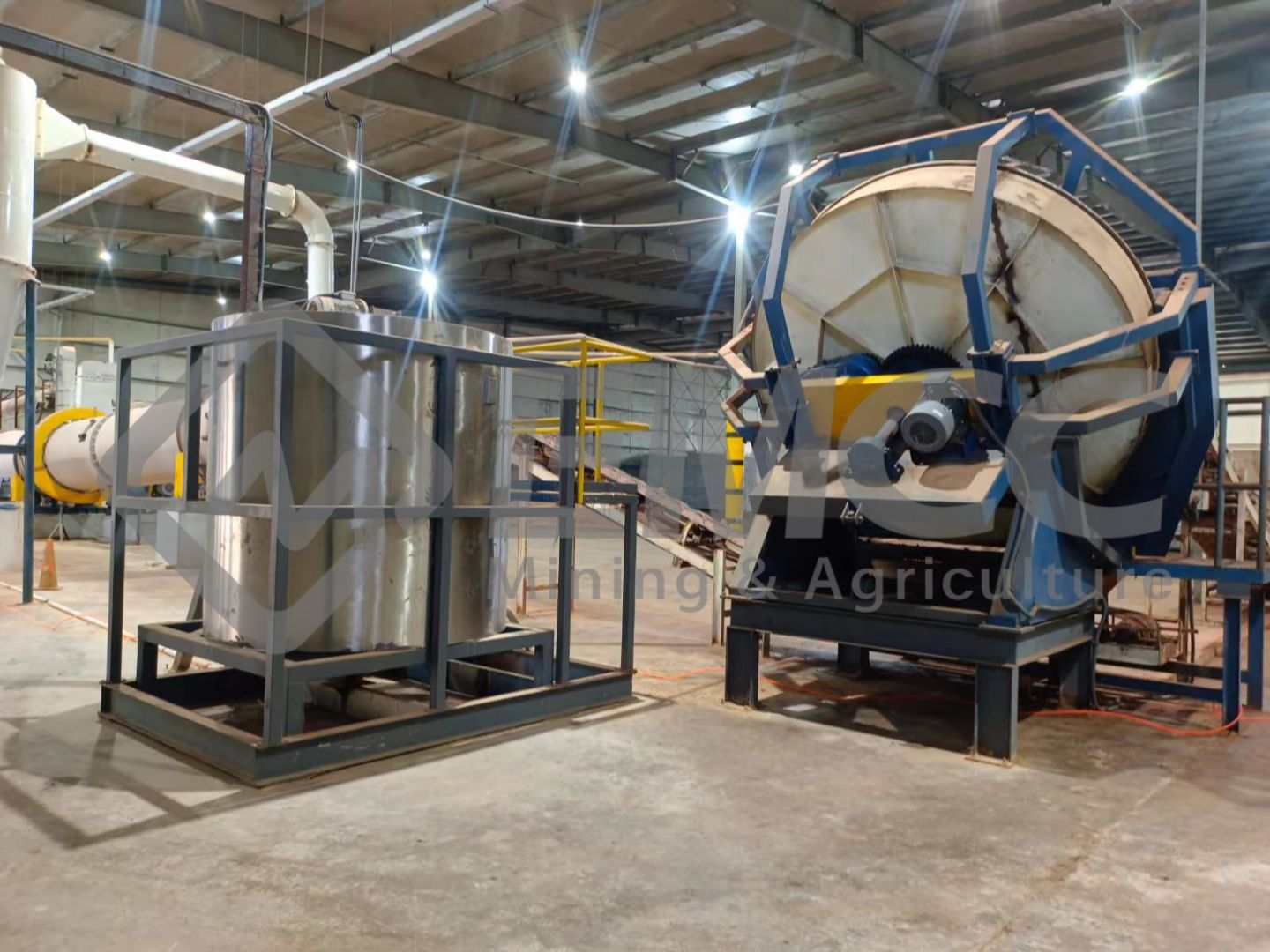

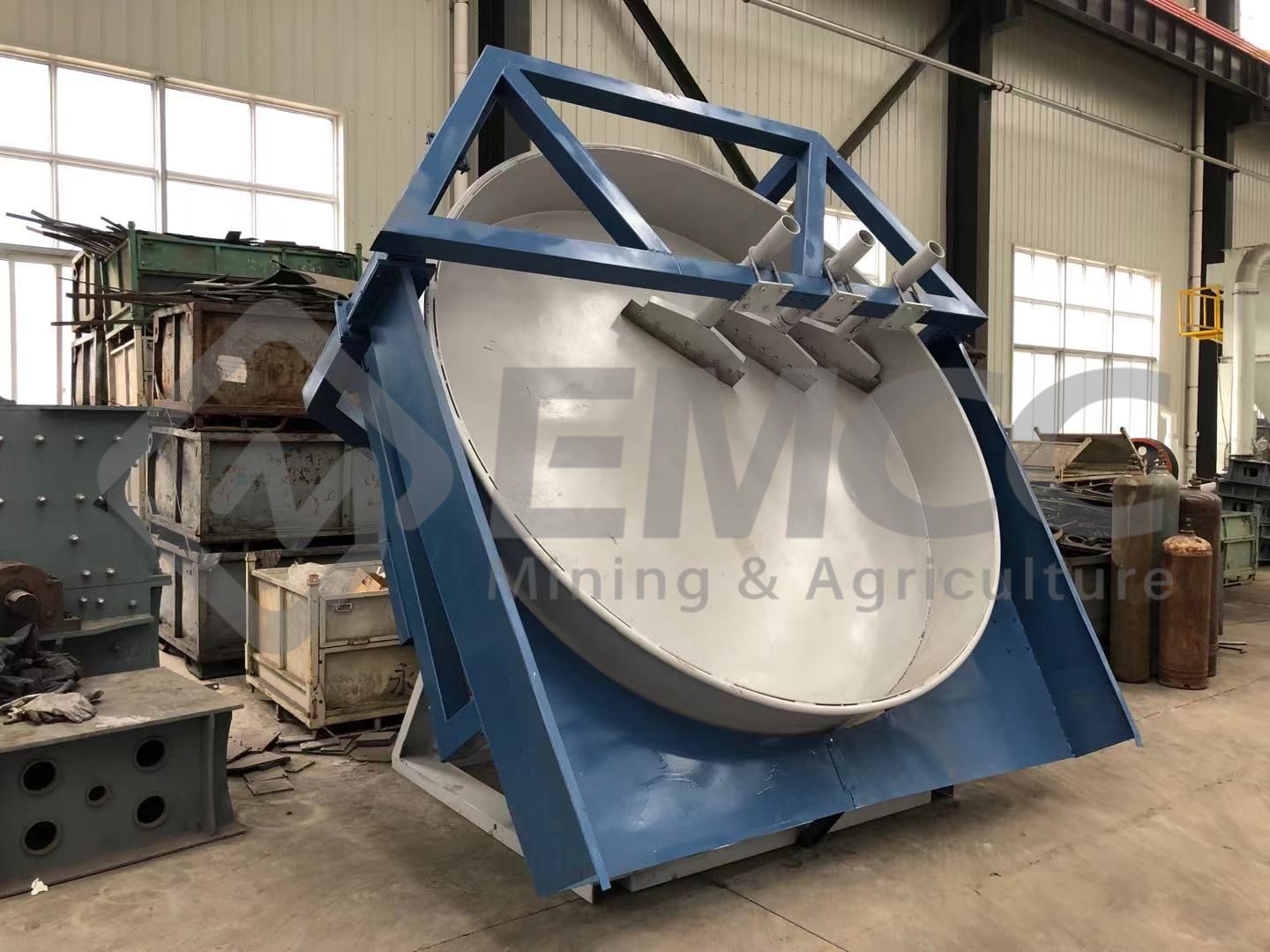

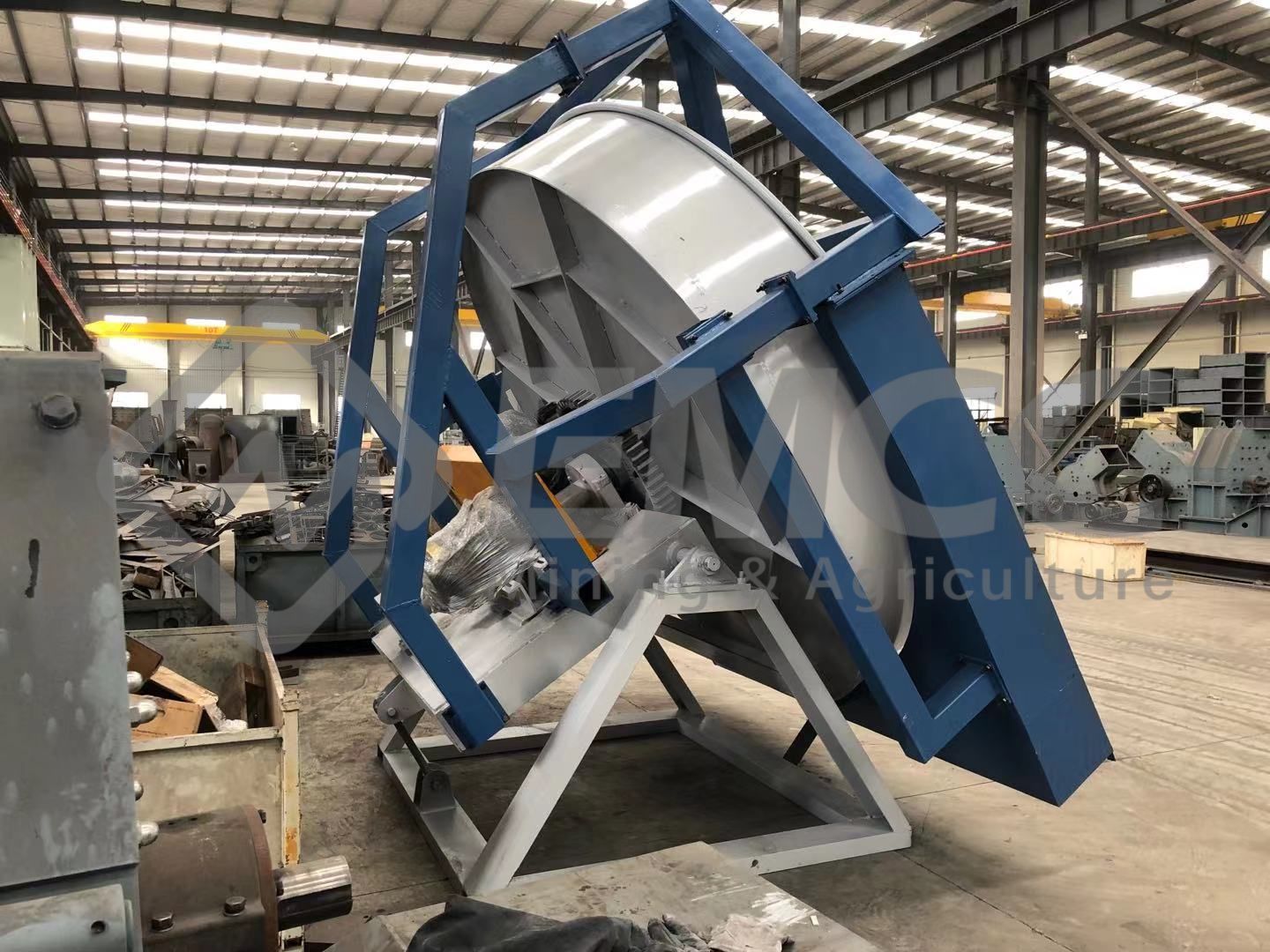

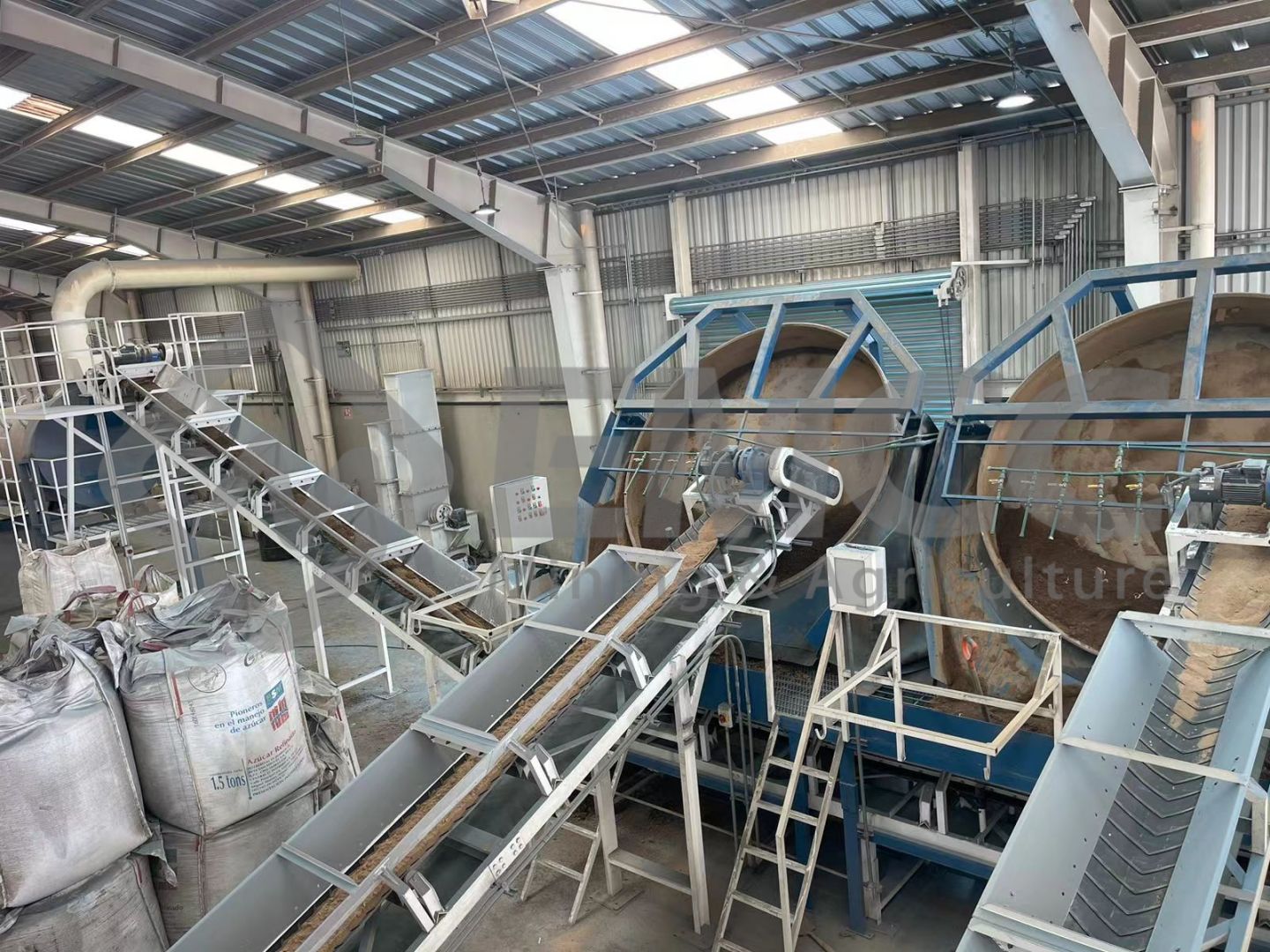

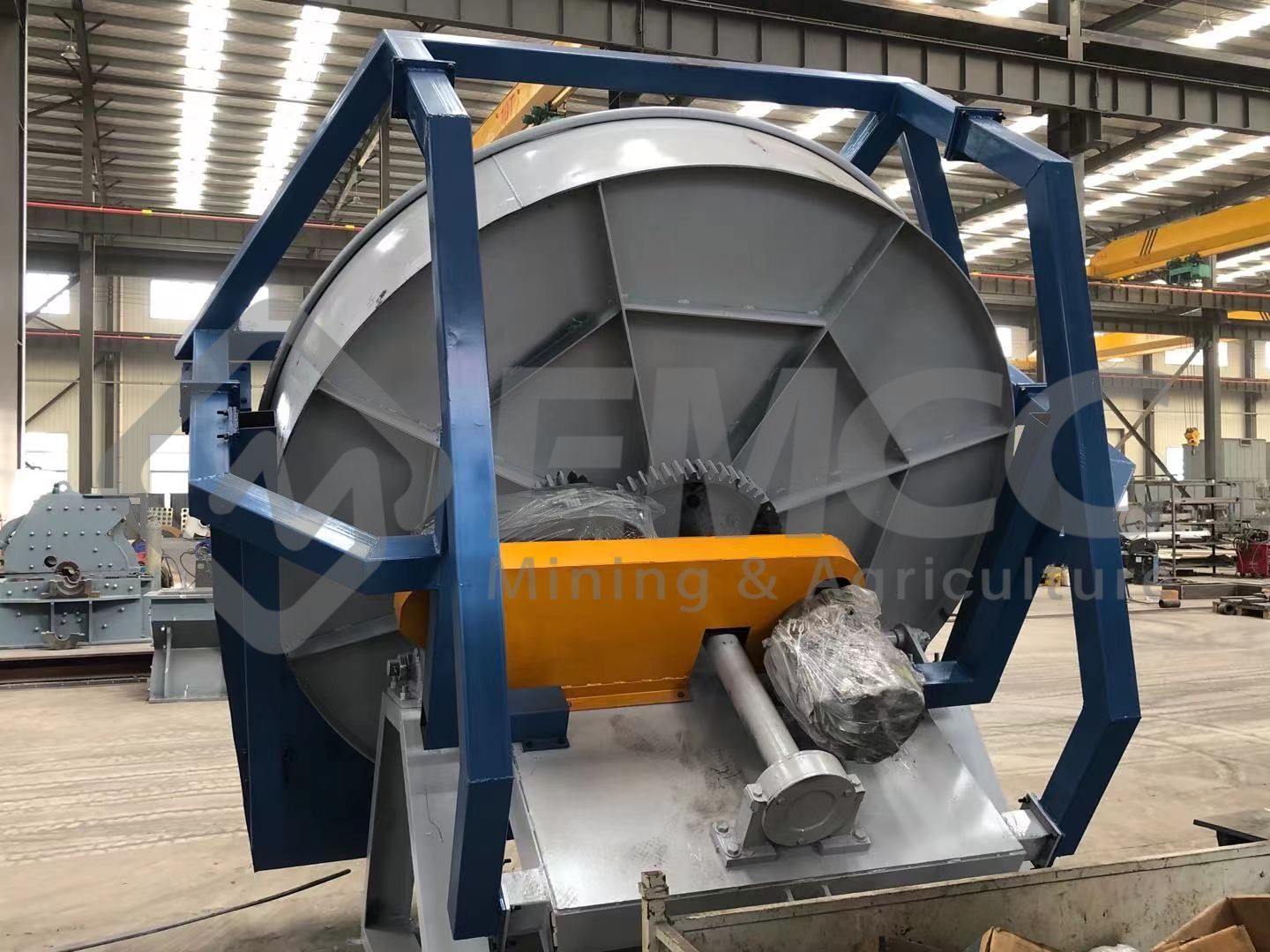

Фотографии
